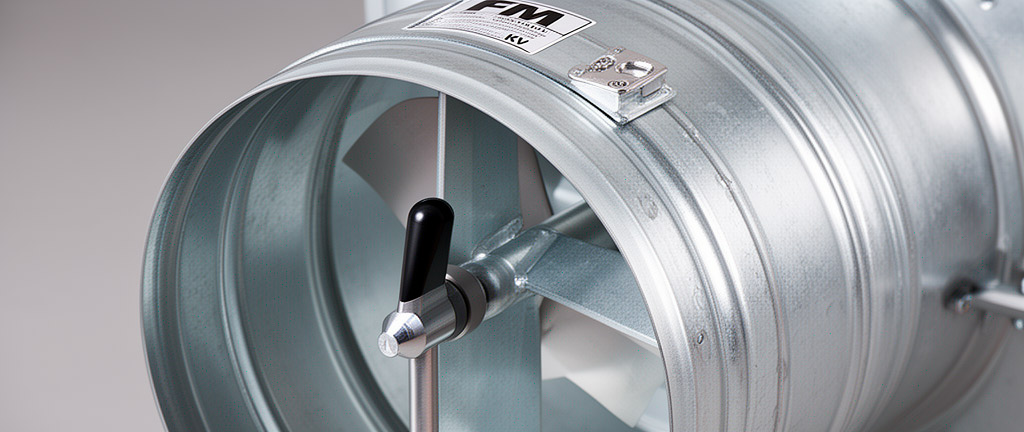

Воздушные клапаны КВ: ручное управление расходом воздуха
‘
Дроссель-клапан — для балансировки всей системы. Воздушный клапан КВ — для отдельного ответвления. Меньше, проще, дешевле. Когда не нужна тонкая настройка, а достаточно открыть-закрыть-прикрыть — ставим КВ. Разбираем конструкцию, отличия от дроссель-клапана и правила выбора.
Содержание
КВ vs дроссель-клапан
| Параметр | Клапан КВ | Дроссель-клапан |
|---|---|---|
| Назначение | Запорно-регулирующий | Регулирующий |
| Точность | Грубая (3-5 позиций) | Плавная |
| Размер | 100-500 мм | 100-1600 мм |
| Стоимость | Ниже | Выше |
| Управление | Ручное (рычаг) | Ручное или электро |
| Применение | Малые ответвления | Магистрали, балансировка |
Когда выбрать КВ: малое ответвление (до 500 мм), не нужна плавная регулировка, бюджет ограничен. Когда выбрать дроссель-клапан: магистраль, нужна точная балансировка, возможна автоматика.
Конструкция
Элементы клапана КВ:
1. Корпус из оцинкованной стали
2. Поворотная заслонка на оси
3. Уплотнение по периметру заслонки (EPDM)
4. Рычаг с фиксатором положения
| Параметр | Значение |
|---|---|
| Диаметр | 100-500 мм |
| Материал | Оцинкованная сталь |
| Уплотнение | EPDM-резина |
| Управление | Ручное (рычаг с фиксатором) |
| Соединение | Ниппельное |
| Герметичность при закрытии | До 80% |
Как выбрать
- Диаметр = воздуховод.
- Материал: оцинкованная сталь.
- Уплотнение: EPDM по периметру заслонки.
- Управление: ручное (рычаг с фиксатором).
- Соединение: ниппельное (вставляется в воздуховод).
Монтаж
- Вставить клапан в разрыв воздуховода (ниппельное соединение).
- Зафиксировать саморезами (3-4 шт).
- Рычаг управления — в доступном месте.
- Нанести маркировку открытого и закрытого положения.
- После пусконаладки — зафиксировать рычаг винтом.
Где применять
КВ — для малых ответвлений:
- Подключение 1-2 решёток к магистрали.
- Ответвления в отдельных помещениях.
- Временное перекрытие участка при ремонте.
- Системы с фиксированным режимом (не требует частой настройки).
Не для: магистральных воздуховодов (нужен дроссель-клапан), систем с автоматикой (нужен электропривод), дымоудаления (нужен противопожарный клапан).
Для точной балансировки — дроссель-клапаны. Воздуховоды.
