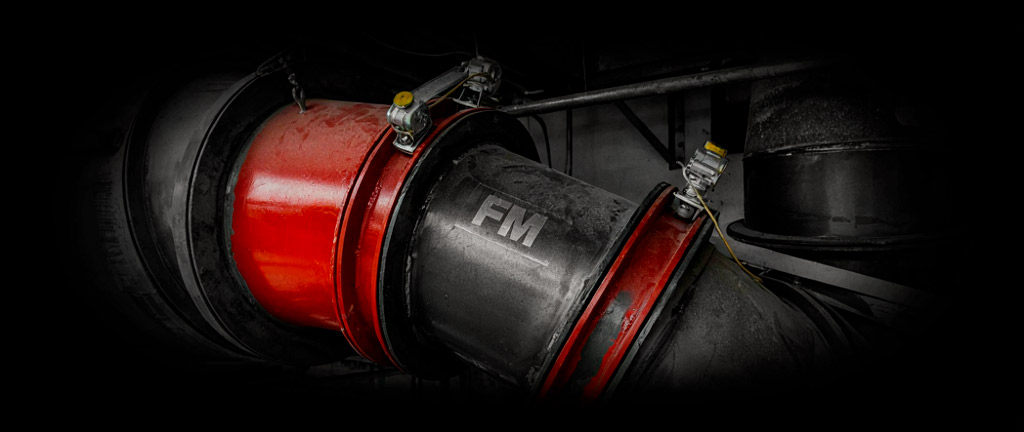

Воздуховоды дымоудаления: требования пожарной безопасности
‘
При пожаре — дым. Дым убивает больше людей, чем огонь. Система дымоудаления — вытягивает дым из здания, обеспечивает эвакуацию. Воздуховоды дымоудаления — работают при 300-600°C, должны сохранять целостность 60-120 минут. Требования — жёсткие.
Содержание
- Требования нормативов
- Классы огнестойкости
- Материалы
- Огнезащитное покрытие
- Монтаж
- Противопожарные клапаны
Требования
| Документ | Требование |
|---|---|
| ФЗ-123 | Системы ДУ обязательны для зданий определённой высоты и назначения |
| СП 7.13130.2013 | Предел огнестойкости воздуховодов ДУ: EI 30-150 |
| СП 60.13330.2020 | ДУ — отдельная система, не объединяется с вентиляцией |
ДУ — отдельная система! Воздуховоды, вентилятор, клапаны — только для дымоудаления. Не допускается объединение с обычной вентиляцией.
Классы
EI — предел огнестойкости (минуты):
EI 30 — 30 мин (одноэтажные, малые)
EI 60 — 60 мин (жилые до 9 этажей)
EI 90 — 90 мин (общественные)
EI 120 — 120 мин (высотные, ТЦ)
EI 150 — 150 мин (особо опасные)
Материалы
| Материал | Толщина, мм | Max T, °C | Применение |
|---|---|---|---|
| Оцинкованная сталь + огнезащита | 1.0-1.5 + покрытие | 600 | Стандарт |
| Чёрная сталь + огнезащита | 1.5-2.0 + покрытие | 600 | Промышленные |
| Нержавейка AISI 316 | 1.0-1.5 | 800 | Без огнезащиты |
Огнезащитное покрытие
- Базальтовое волокно — 50-100 мм, огнестойкость EI 60-120.
- Огнезащитная штукатурка — 10-30 мм, EI 60-90.
- Фольгированный материал — 25-50 мм + фольга, EI 30-60.
- Комбинированное — базальт + фольга + сетка, EI 120-150.
Монтаж
- Монтаж воздуховода (аналогично обычному, но с повышенной толщиной).
- Установка огнезащитного покрытия (на хомуты, ленту, клеящую мастику).
- Герметизация стыков огнестойким герметиком.
- Крепление — к конструкциям здания (не к подвесному потолку).
- Установка противопожарных клапанов на ответвлениях.
- Испытание (аэродинамическое + огневое).
Противопожарные клапаны
- Клапаны дымоудаления — нормально закрытые (НЗ), открываются при пожаре.
- Клапаны подпитки — нормально открытые (НО), закрываются при пожаре.
- Электропривод — 24В или 220В, с возвратной пружиной.
- Предел огнестойкости клапана — не ниже воздуховода (EI 60-120).
Воздуховоды дымоудаления Fachmann. Противопожарные клапаны.
