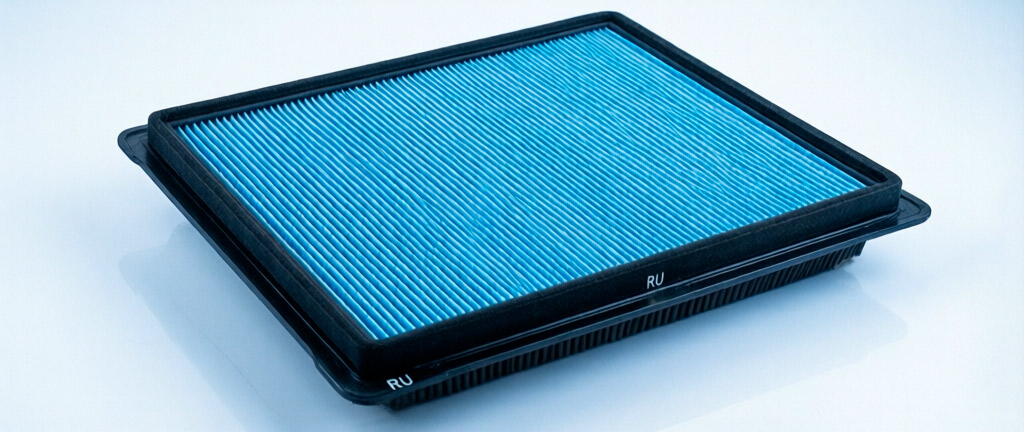

Фильтры для вентиляции: классы очистки G3, G4, F5-F9
‘
Воздушные фильтры — устройства для очистки приточного воздуха от пыли и частиц. Правильный выбор класса фильтрации продлевает срок службы оборудования и улучшает качество воздуха. Разбираем классификацию по ГОСТ Р ЕН 779-2014 с таблицами и примерами.
Содержание
- Классификация по ГОСТ Р ЕН 779
- Типы фильтров
- Сопротивление и ресурс
- Как выбрать
- Периодичность замены
- Контроль загрязнения
Классификация по ГОСТ Р ЕН 779
| Класс | Эффективность | Частицы | Применение |
|---|---|---|---|
| G1-G2 | 50-65% | более 10 мкм | Предочистка |
| G3-G4 | 80-90% | более 5 мкм | Базовая защита |
| F5-F6 | 40-60% | 1-5 мкм | Офисы, ТЦ |
| F7-F9 | 80-95% | 1 мкм | Чистые помещения |
| H10-H14 | 95-99,995% | менее 0,3 мкм | Медицина, лаб. |
Для большинства систем вентиляции достаточно G3-G4 — базовая защита от пыли. F5-F7 — для офисов и медицинских учреждений. H10-H14 — только для операционных и лабораторий.
Типы фильтров
| Тип | Канал | Длина | Класс | Особенность |
|---|---|---|---|---|
| ФКС | Круглый | 200-300 мм | G3 | Цилиндрический |
| ФГС (короткие) | Прямоугольный | 200 мм | G3-G4 | Компактные |
| ФКПС (длинные) | Прямоугольный | 450 мм | G4 | Ресурс +40% |
Фильтры Fachmann — ФКС, ФГС, ФКПС.
Сопротивление и ресурс
Сопротивление фильтра:
Начальное: 30-55 Па (чистый фильтр)
Конечное: 200-250 Па (загрязнённый, пора менять)
Рост сопротивления = рост нагрузки на вентилятор = перерасход энергии.
Как выбрать
- Класс: G3-G4 для 90% систем, F5-F7 для офисов/медицины.
- Тип канала: ФКС — круглые, ФГС/ФКПС — прямоугольные.
- Размер = сечение воздуховода.
- Длина: ФКПС (450 мм) — больше ресурса, ФГС (200 мм) — компактнее.
- Начальное сопротивление: 30-55 Па (чем ниже, тем лучше).
Периодичность замены
| Класс | Периодичность | Признаки |
|---|---|---|
| G3-G4 | 3-6 месяцев | Перепад 250 Па, тёмный цвет |
| F5-F7 | 6-12 месяцев | Перепад 300 Па |
| F8-F9 | 12-18 месяцев | Перепад 350 Па |
Контроль загрязнения
- Дифманометр — измеряет перепад давления. При 250 Па — замена.
- Визуально — фильтр тёмный/серый = менять.
- По расходу — расход воздуха упал = фильтр забит.
- По графику — каждые 3-6 мес (без дифманометра).
Полный каталог — фильтры Fachmann. Воздуховоды, шумоглушители.
