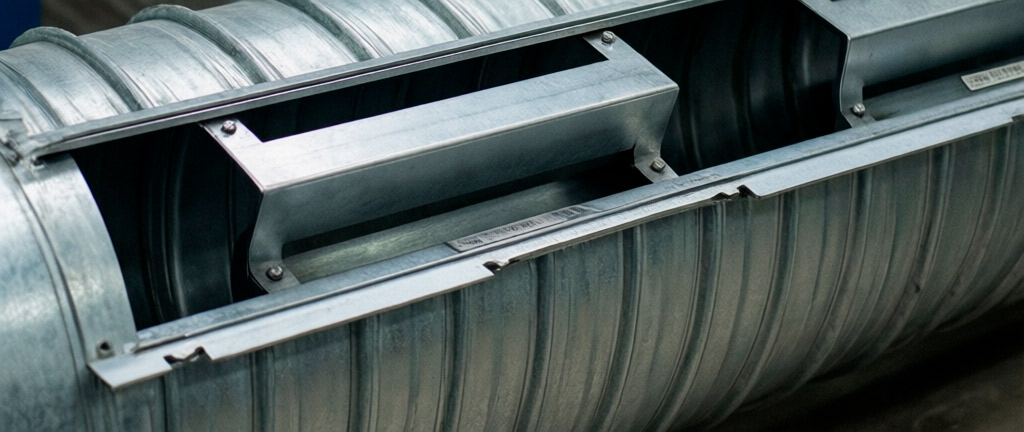

Шиберы для воздуховодов: перекрытие воздушного потока
‘
Нужно полностью перекрыть воздуховод на ремонт? Дроссель-клапан не подойдёт — он для регулировки, не для герметичного перекрытия. Шибер — выдвижная заслонка с герметичностью до 95%. Для обслуживания, ремонта и изоляции участков системы.
Содержание
Шибер vs дроссель-клапан
| Параметр | Шибер | Дроссель-клапан |
|---|---|---|
| Назначение | Перекрытие (запор) | Регулировка расхода |
| Герметичность | До 95% | 70-80% |
| Заслонка | Выдвижная (в направляющих) | Поворотная |
| Точность | Открыто/закрыто | Плавная регулировка |
| Применение | Ремонт, изоляция | Балансировка |
Когда шибер, когда дроссель-клапан: Шибер — для полного перекрытия участка при ремонте. Дроссель-клапан — для настройки расхода. Не путайте!
Конструкция
Элементы шибера:
1. Корпус из оцинкованной стали с направляющими
2. Заслонка (шибер) — плоский лист оцинкованной стали
3. Ручное управление с фиксатором положения
4. Уплотнение по периметру — EPDM-резина
5. Герметичность перекрытия — до 95%
| Параметр | Значение |
|---|---|
| Сечение | Круглое (100-1600 мм) и прямоугольное |
| Материал | Оцинкованная сталь |
| Уплотнение | EPDM-резина по периметру |
| Герметичность | До 95% (не 100% — остаётся зазор) |
| Управление | Ручное с фиксатором |
| Соединение | Фланцевое или ниппельное |
Как выбрать
- Сечение: точно соответствует воздуховоду.
- Материал: оцинкованная сталь.
- Уплотнение: EPDM по периметру заслонки.
- Герметичность: до 95% (для ремонта достаточно).
- Управление: ручное с фиксатором.
Монтаж
- Установить в разрыв воздуховода.
- Фланцевое или ниппельное соединение.
- Рычаг управления — в доступном месте.
- Направление потока воздуха — не имеет значения.
- Маркировка открытого и закрытого положения.
Где применять
Шибер — для:
- Перекрытия участка при ремонте/обслуживании.
- Изоляции неиспользуемых ответвлений.
- Защиты оборудования (например, закрыть приточку зимой).
- Систем с двумя режимами (рабочий/резервный).
Не для: регулировки расхода (нужен дроссель-клапан), дымоудаления (нужен противопожарный клапан).
Для регулировки — дроссель-клапаны. Воздуховоды.
