Фильтры для приточных установок: защита теплообменников
‘
Приточная установка стоит 200 000 рублей. Теплообменник внутри — 80 000. Фильтр перед ним — 1500. Нет фильтра — пыль на теплообменнике, снижение теплопередачи, рост энергозатрат, замена теплообменника. Фильтр — не аксессуар, а страховка дорогого оборудования за копейки.
Содержание
- Роль фильтра в приточной установке
- Последствия отсутствия фильтра
- Классы фильтров
- Выбор фильтра
- Замена и контроль
- Расчёт ресурса
Роль фильтра в приточной установке
Приточная установка забирает воздух с улицы. В воздухе — пыль, пыльца, сажа, песок. Без фильтра весь этот мусор попадает на теплообменник, в воздуховоды, в помещения.
Функции фильтра в приточной установке:
1. Защита теплообменника — пыль на пластинах = снижение теплопередачи на 30-50%
2. Защита вентилятора — пыль на лопатках = дисбаланс, вибрация, износ
3. Защита воздуховодов — меньше пыли = реже очистка
4. Качество воздуха в помещении — удаление пыли, пыльцы, аллергенов
Последствия отсутствия фильтра
Без фильтра:
- Пыль на теплообменнике — теплопередача падает на 30-50%.
- Перерасход энергии на нагрев/охлаждение — +20-30% к счетам.
- Бактерии и споры в воздухе — аллергии, заболевания.
- Срок службы установки сокращается в 2 раза.
- Очистка теплообменника — от 15 000 рублей.
- Замена теплообменника — от 80 000 рублей.
Классы фильтров
| Ступень | Класс | Назначение | Каталог |
|---|---|---|---|
| 1 (предочистка) | G3-G4 | Защита теплообменника | Фильтры G3-G4 |
| 2 (тонкая) | F5-F7 | Очистка для помещений | — |
| 3 (HEPA) | H10-H14 | Чистые помещения, медицина | — |
Выбор фильтра
Для большинства приточных установок:
Ступень 1: G4 (ФГС или ФКПС)
Сопротивление: начальное 35-45 Па, конечное 250 Па
Периодичность: 3-6 месяцев
Совет: Используйте ФКПС (длинные, 450 мм) вместо ФГС (короткие, 200 мм). Ресурс в 1,5-2 раза больше — реже менять, меньше затраты на обслуживание.
| Тип | Канал | Длина | Класс | Ресурс |
|---|---|---|---|---|
| ФКС | Круглый | 200-300 мм | G3 | 3-4 мес |
| ФГС (короткие) | Прямоугольный | 200 мм | G3-G4 | 3-4 мес |
| ФКПС (длинные) | Прямоугольный | 450 мм | G4 | 5-6 мес |
Замена и контроль
- Дифманометр — контроль перепада давления.
- При 250 Па — замена фильтра.
- Без дифманометра — по графику (3-6 мес).

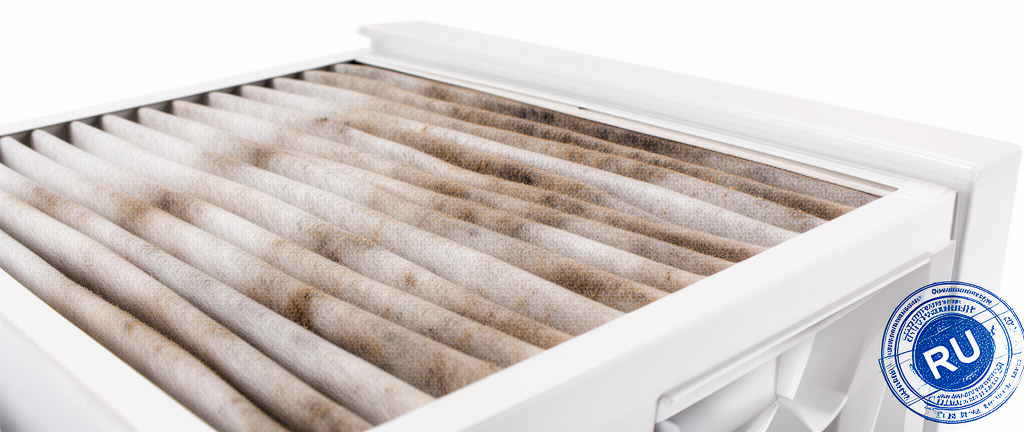

- Визуальный осмотр — фильтр тёмный/серый = менять.
- Замена: открыть крышку, извлечь старый, установить новый, закрыть.
Не затягивайте замену! Грязный фильтр: расход воздуха падает, нагрузка на вентилятор растёт, риск поломки. Контроль — дифманометр обязателен.
Расчёт ресурса
Ресурс фильтра (примерно):
Ресурс = V_фильтра / C_пыли
V_фильтра — объём пыли, который фильтр может задержать (г)
C_пыли — концентрация пыли в воздухе (г/м3)
Для Москвы: C_пыли = 0,0005 г/м3 (средняя)
Фильтр G4 (ФКПС): V = 500 г
Расход 1000 м3/ч, 24 ч/сут = 24000 м3/сут
Ресурс = 500 / (0,0005 x 24000) = 42 дня (минимум)
Фактически — 3-6 мес (пыли меньше, фильтр не полностью забит)
Полный каталог — фильтры Fachmann. Воздуховоды, шумоглушители.
