Пластины шумоглушения: замена и самостоятельное изготовление
‘
Шум от вентилятора распространяется по воздуховоду в помещение. Шумоглушитель с пластинами — гасит звук, но пластины изнашиваются. Что делать? Заменить пластины — и шумоглушитель снова работает. Можно заказать от производителя, а можно изготовить самостоятельно. Разбираем оба варианта.
Содержание
- Устройство шумоглушителя
- Признаки износа пластин
- Замена пластин (от производителя)
- Самостоятельное изготовление
- Материалы для пластин
- Обслуживание
Устройство
Конструкция пластинчатого шумоглушителя:
1. Корпус (оцинкованная сталь) — прямоугольный канал

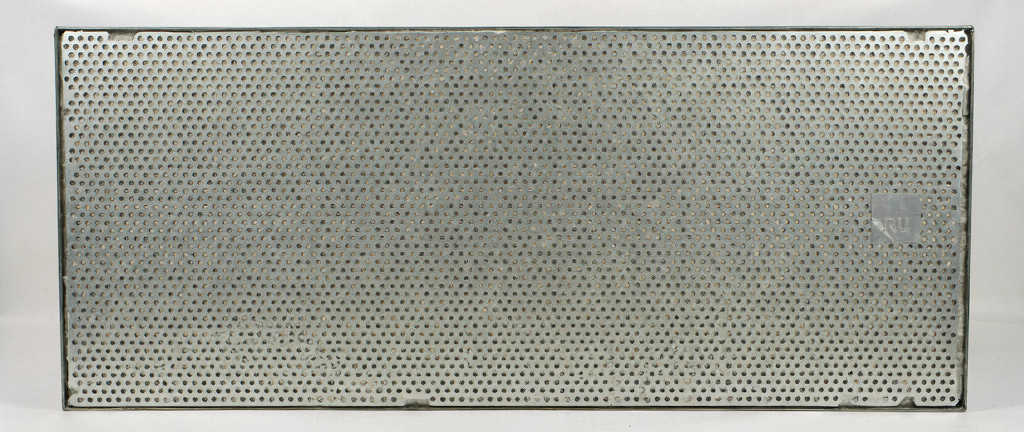

2. Пластины (кассеты) — вставляются в корпус
3. Звукопоглощающий материал — минвата, стекловолокно
4. Перфорированный лист — защищает материал от выноса
5. Расстояние между пластинами: 50-200 мм (канал для воздуха)
Признаки износа
- Повышенный шум в помещении (звукопоглощение снизилось).
- Волокна звукопоглотителя в воздухе (разрушение материала).
- Запах (плесень, бактерии в намокшем материале).
- Повышенное сопротивление (пластины деформировались, сужают канал).
- Срок эксплуатации более 10-15 лет.
Замена
Порядок замены:
- Определить модель шумоглушителя (маркировка на корпусе).
- Заказать пластины у производителя (или поставщика).
- Снять боковую панель корпуса (болты или защёлки).
- Вынуть старые пластины (выдвинуть по направляющим).
- Установить новые пластины (по тем же направляющим).
- Установить боковую панель, затянуть болты.
- Проверить аэродинамику (расход воздуха).
Самостоятельное изготовление
Самостоятельное изготовление — рискованно!
- Несоответствие размеров — пластины не входят или болтаются.
- Неправильный материал — звукопоглощение хуже, вынос волокон.
- Нет перфорации — материал разрушается потоком воздуха.
- Плотность материала — слишком плотный = высокое сопротивление, слишком рыхлый = вынос волокон.
Рекомендуется: только при невозможности заказать оригинальные пластины.
Для самостоятельного изготовления:
Материал: базальтовое супертонкое волокно (БСТВ)
Плотность: 30-50 кг/м3
Толщина пластины: 50-100 мм
Облицовка: перфорированный металлический лист (отверстия 3-5 мм, шаг 10-15 мм)
Дополнительно: стеклоткань между волокном и перфорацией (предотвращает вынос)
Материалы
| Материал | Плотность, кг/м3 | Класс звукопоглощения | Применение |
|---|---|---|---|
| Минвата | 30-50 | A-B | Стандарт |
| Стекловолокно | 20-30 | A | Высокочастотный шум |
| Базальтовое волокно | 40-60 | A | Негорючее, до +700° |
| Пенополиуретан (акустический) | 30-40 | B-C | Бюджетная |
Обслуживание
- Осмотр раз в год (через инспекционный люк).
- Очистка от пыли (пылесосом или сжатым воздухом).
- При увлажнении — сушка (предотвращение плесени).
- Замена пластин раз в 10-15 лет (или при признаках износа).
