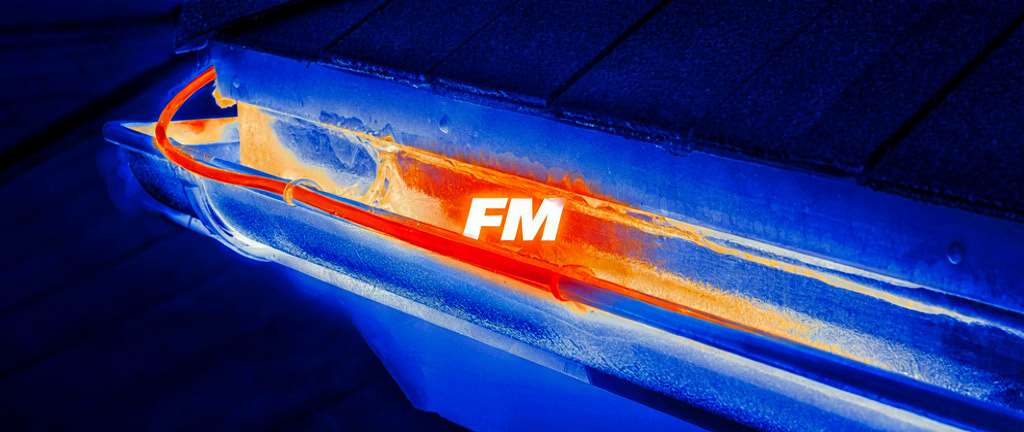

Системы обогрева кровельных воронок и водостоков: кабельные системы

Кровельные воронки (статьи), Монтаж и нормативы

Обогрев кровельных воронок и водостоков — не роскошь, а необходимость в регионах с зимними температурами ниже -10°C. Кабельная система обогрева предотвращает образование наледи, обеспечивает отвод талой воды и защищает конструкцию кровли от разрушения.

Принцип работы

Греющий кабель прокладывается в зоне воронки (решётка + выпускной патрубок) и по водосточному стояку (в зоне прохода через холодный чердак). При температуре ниже +5°C термостат включает кабель — лёд тает, вода свободно уходит. Потребление — только в холодный период.

Типы кабелей

Тип	Мощность	Саморегуляция	Срок	Цена
Саморегулирующийся	15-50 Вт/м	Да	20-30 лет	Высокая
Резистивный	10-30 Вт/м	Нет	15-20 лет	Низкая
Зональный	20-40 Вт/м	Частично	15-25 лет	Средняя

Саморегулирующийся кабель — выбор профессионалов. При +5°C потребляет 30-50% мощности, при -30°C — 100%. Экономия энергии до 50%. Срок службы — 20-30 лет.

Расчёт системы

W_общ = Σ(W_воронки + W_стояка)
W_воронки: 30-50 Вт (зависит от региона)
W_стояка: 15-30 Вт/м × длина обогреваемого участка

Пример: 4 воронки × 30 Вт + 20 м стояка × 20 Вт/м = 120 + 400 = 520 Вт
Автомат: 520/220 = 2.4 А → 6А (тип C)
УЗО: 30 мА

Системы обогрева кровельных воронок и водостоков: кабельные системы

Монтаж

Кабель крепится алюминиевой лентой (не пластиковым хомутом!).
Витки вокруг решётки воронки (2-3 витка).
Отрезок в выпускном патрубке (0.5-1 м).
В стояке — кабель опускается на 1-2 м ниже зоны промерзания.
Соединения — термоусадочные муфты (IP68).
Подключение — через клеммную коробку IP65.

Не перекрещивайте кабель! Саморегулирующийся кабель при перекрещивании перегревается в точке контакта. Минимальное расстояние между витками — 30 мм.

Управление

Термостат: включение при +5°C, выключение при +2°C.
Датчик: на решётке воронки (не в воздухе!).
Автоматика: можно подключить к системе «умный дом».

Экономика

Затраты на электроэнергию — 500-2000 руб/год на воронку (для Москвы). Стоимость оборудования — 10 000-30 000 руб. Стоимость ремонта кровли от замерзания — 50 000-200 000 руб. Окупаемость — 1-2 сезона.
