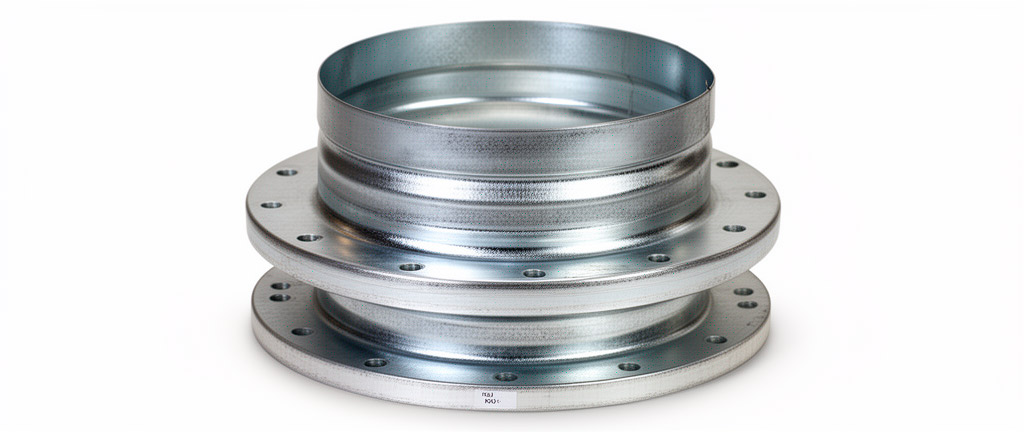

Фланцы для воздуховодов: типы, материал, монтаж
‘
Фланец — соединительный элемент воздуховодов. Без фланца — ниппель (круглые) или шина (прямоугольные). С фланцем — разъёмное соединение, легко демонтировать для обслуживания. Разбираем типы, размеры и технологию монтажа фланцевых соединений.
Содержание
- Типы фланцев
- Размеры: R20 vs R30
- Монтаж фланцевого соединения
- Уплотнители
- Классы герметичности
- Как выбрать
Типы фланцев
| Тип | Применение | Материал | Соединение |
|---|---|---|---|
| Угловой (шинный) | Прямоугольные воздуховоды | Оцинк. сталь | Болты М8 |
| Плоский круглый | Круглые воздуховоды | Оцинк. сталь / ПП | Болты М8 |
| Уголок стальной | Большие прямоугольные | Сталь 30×30 | Болты М10 |
Фланцы Fachmann — шины R20/R30, угловые, прямоугольные.
Размеры: R20 vs R30
Правило выбора шины:
Сторона до 600 мм — шина R20 (высота 20 мм)
Сторона 600-1200 мм — шина R30 (высота 30 мм)
Сторона более 1200 мм — уголок 30×30 мм
Болты: М8, шаг 150-200 мм. Углы — болт в каждом углу.
Монтаж фланцевого соединения
- Шина крепится к торцу воздуховода заклёпками или саморезами (шаг 100-150 мм).
- Углы шины соединяются болтами М8 (по одному в каждом углу).
- Уплотнитель вставляется в паз шины перед соединением.
- Воздуховоды стыкуются, шины прижимаются.
- Болты затягиваются — от центра к углам, равномерно.
- Проверка — щупом по периметру, нет ли зазоров.
Совет: Угловые соединения — самое уязвимое место. Используйте угловые скобы для усиления при сечении более 600 мм.
Уплотнители
| Тип | Материал | Класс герметичности | Применение |
|---|---|---|---|
| Резиновый профиль | EPDM | B | Общеобменная вентиляция |
| Термостойкий шнур | Керамический/асбестовый | D | Дымоудаление |
| Лента | Битумная | A-B | Бюджетные системы |
Классы герметичности
Утечка через соединения — 80% всех утечек в системе! Правильный уплотнитель и затяжка болтов — критично. Для дымоудаления — только термостойкий шнур. Резина EPDM при +600 °C разрушится.
Как выбрать
- Тип: шинный (прямоугольные), круглый (круглые).
- Размер: R20 (до 600 мм), R30 (600-1200 мм), уголок (>1200 мм).
- Уплотнитель: EPDM (стандарт), термошнур (дымоудаление).
- Болты: М8 нерж. сталь (не ржавеют, можно открутить через 10 лет).
Полный каталог — воздуховоды Fachmann. Дроссель-клапаны, шумоглушители.
