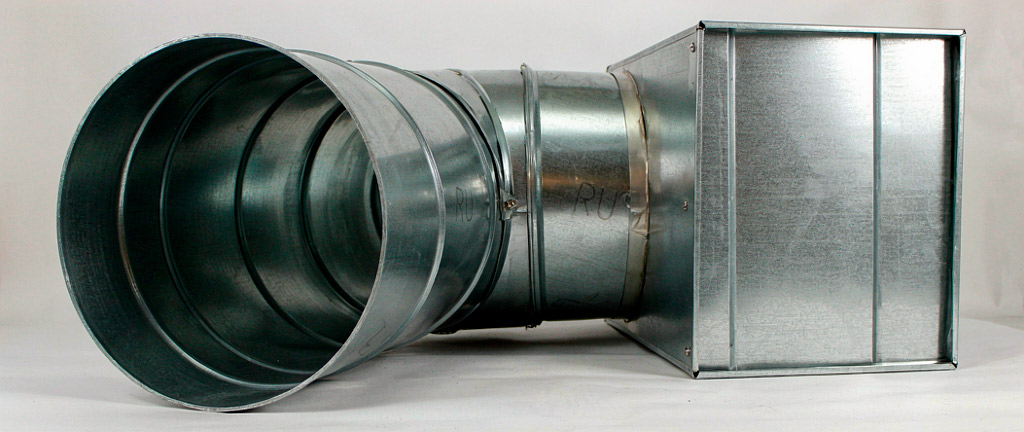

Адаптеры воздуховодов: переходы между типами и сечениями
‘
Магистраль — круглая 315 мм. Ответвление — прямоугольное 200×150. Оборудование — круглый фланец 250. Как соединить? Через адаптеры. Простые элементы, без которых система не соберётся. Разбираем типы, расчёт угла и правила выбора.
Содержание
Типы адаптеров
| Тип | Переход | Применение |
|---|---|---|
| Круглый в прямоугольный | DN в AxB | Подключение к оборудованию с прямоугольным патрубком |
| Прямоугольный в круглый | AxB в DN | Переход на круглую магистраль |
| Конусный (редукция) | DN1 в DN2 | Сужение или расширение круглых |
| Плоский переход | A1xB1 в A2xB2 | Сужение прямоугольных |
Угол раскрытия
Угол раскрытия адаптера — не более 30 градусов!
Больше 30 градусов — отрыв потока, сопротивление, шум.
Длина адаптера = (DeltaA / 2) / tan(15 градусов) примерно = 3,7 x DeltaA
Пример: переход с круглого 315 мм на прямоугольный 200×150:
DeltaA = 315 — 200 = 115 мм (по одной стороне)
L = 3,7 x 115 = 425 мм
Угол более 30 градусов — отрыв потока! Поток отрывается от стенки, образуется зона турбулентности. Сопротивление растёт в 2-3 раза. Появляется шум. Всегда соблюдайте угол не более 30 градусов.
Как выбрать
- Тип: по форме входного и выходного сечения.
- Размеры: точно под воздуховоды до и после.
- Длина: по расчёту (угол не более 30 градусов).
- Материал: оцинкованная сталь.
- Соединение: фланцевое (прямоугольные) или ниппельное (круглые).
Совет: Площадь сечения до и после адаптера должна быть примерно равна (плюс-минус 10%). Резкое сужение = рост скорости = шум. Резкое расширение = отрыв потока = потери.
Монтаж
- Между элементами воздуховодной сети.
- Фланцевое или ниппельное соединение.
- Герметизация — алюминиевый скотч или герметик.
- Опора при больших размерах (подвес или кронштейн).
Типичные ошибки
- Угол раскрытия более 30 градусов — отрыв потока, шум.
- Резкое сужение (площадь после в 2 раза меньше) — рост скорости, шум.
- Нет герметизации — утечки 10-15% расхода.
- Неправильный тип (круглый-прямоугольный вместо конусного) — несоответствие сечений.
