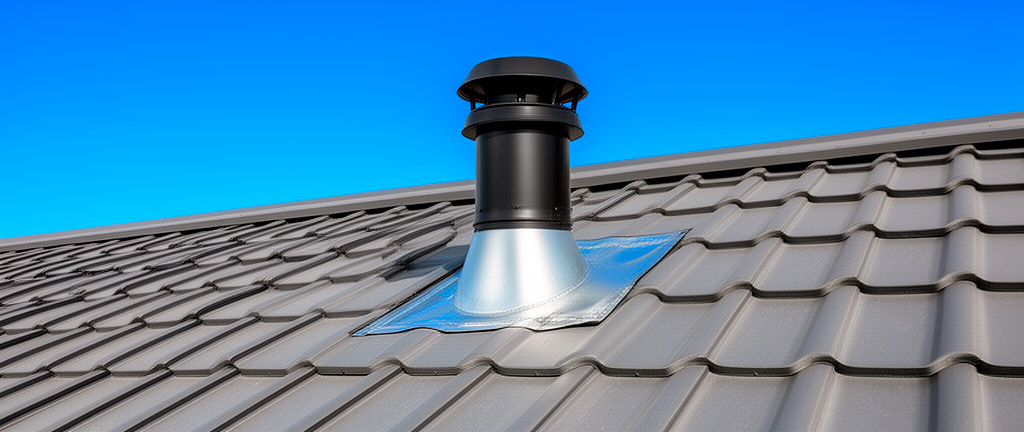

Узлы прохода УП-1: для скатных кровель из металлочерепицы
‘
УП-1 — узел прохода для скатных кровель из металлочерепицы. Простейший тип УП: без клапана, без утепления. Но даже простое устройство нужно правильно выбрать и установить. Разбираем детально.
Содержание
Описание
УП-1:
Тип кровли: скатная (металлочерепица, профнастил)
Клапан: нет
Утепление: нет
Материал: оцинкованная сталь / нержавейка
Диаметр: 100-500 мм
Применение: естественная вентиляция (вытяжка санузла, кухни)
Размеры
| Диаметр, мм | Высота стакана, мм | Размер фланца, мм |
|---|---|---|
| 100 | 150 | 200×200 |
| 125 | 150 | 220×220 |
| 160 | 200 | 260×260 |
| 200 | 200 | 300×300 |
| 250 | 250 | 350×350 |
| 315 | 250 | 420×420 |
Особенности монтажа
На металлочерепице — особый подход!
- Определить место (между волнами черепицы, не на гребне).
- Отметить отверстие по шаблону УП.
- Вырезать в черепице (ножницами по металлу).
- Нанести силиконовый герметик по периметру фланца.
- Установить УП фланцем на черепицу.
- Закрепить саморезами по гребню волны (с EPDM-шайбой).
- Герметизировать все соединения (силикон + лента).
- Установить шахту и зонт.
Совет: для металлочерепицы используйте УП с уплотнителем (EPDM-прокладка по периметру фланца). Дополнительно — кровельный герметик (не силиконовый, а полиуретановый — лучше адгезия к металлу).
Как выбрать
- Диаметр шахты (под воздуховод).
- Материал: цинк (стандарт), нержавейка (дольше).
- Высота стакана (толщина кровельного пирога).
- Размер фланца (площадь прилегания к черепице).
Альтернативы
- УП-2/3/4/5 — для плоских кровель, с клапаном/утеплением.
- Кровельные проходки (мембранные) — для труб малого диаметра.
