Очистка и дезинфекция воздуховодов: периодичность и методы

'Через 3 года эксплуатации в воздуховоде накапливается до 200 г пыли на 1 м2. Пыль плюс влага — плесень. Плесень в воздуховоде — споры в каждом помещении. Очистка воздуховодов — не прихоть, а требование СанПиН. Разбираем методы, периодичность, оборудование и экономику. Содержание Нормативные требования Периодичность Методы очистки Дезинфекция Оборудование Контроль качества Стоимость и экономика Нормативы ДокументТребование СанПиН 1.2.2645-10Очистка не реже 1 раза в год СП 60.13330.2020Доступ для очистки и обслуживания ГОСТ Р 60262-2021Методы очистки систем вентиляции ФЗ-52 «О санитарно-эпидемиологическом благополучии»Обязательность очистки Без очистки — штраф и остановка эксплуатации! СанПиН требует ежегодную очистку. При проверке Роспотребнадзора...

Вентиляция (статьи), Монтаж и нормативы

Теплоизоляция воздуховодов: материалы, толщина, нормы

'Приточный воздуховод проходит через неотапливаемый чердак. Без теплоизоляции — конденсат на стенках, вода в воздуховоде, плесень, коррозия. С теплоизоляцией — сухо и тихо. Но какая теплоизоляция? Какой толщины? Как монтировать? Разбираем подробно. Содержание Когда нужна теплоизоляция Материалы Расчёт толщины Монтаж Пароизоляция Типичные ошибки Обслуживание Когда нужна Теплоизоляция обязательна при: Воздуховод через неотапливаемое помещение (чердак, подвал, техэтаж). Перепад температур более 10°C между воздухом в воздуховоде и снаружи. Приточная система с охлаждением (кондиционирование). Вытяжная система с высокой влажностью удаляемого воздуха (кухни, душевые). Дымоудаление (защита конструкций от высоких температур). Воздуховод на улице (подвержен атмосферным воздействиям). Материалы МатериалТолщина, ммλ, Вт/м·°CПрименениеПлюс Минеральная вата25-500.035-0.040Стандарт, негорючаяНегорючая Вспененный...

Вентиляция (статьи), Монтаж и нормативы

Монтаж воздуховодов: крепление, уклоны, расстояния между опорами

'Воздуховоды спроектированы, закуплены, доставлены на объект. Теперь — монтаж. Кажется, что собирать воздуховоды — как конструктор Lego. Но ошибки в креплении, уклонах, расстояниях — и система работает плохо: шумит, негерметично, провисает. Содержание Подготовка к монтажу Крепление и подвесы Уклоны Расстояния между опорами Герметичность соединений Последовательность монтажа Типичные ошибки Подготовка Проверить проект: трассировка, сечения, отметки. Проверить воздуховоды: количество, размеры, класс. Проверить фасонные элементы: отводы, тройники, переходы. Проверить крепёж: подвесы, хомуты, анкеры. Определить последовательность: от вентилятора к末端. Крепление и подвесы Тип крепленияПрименениеШаг, м Траверса + шпилькаБольшие сечения, прямоугольные2-3 Хомут + шпилькаКруглые, малые диаметры2-3 Перфо-лентаЛёгкие воздуховоды, DN100-1601.5-2 Опора (на полу)Большие каналы, промышленные3-4 Уклоны Уклон воздуховода...

Вентиляция (статьи), Монтаж и нормативы

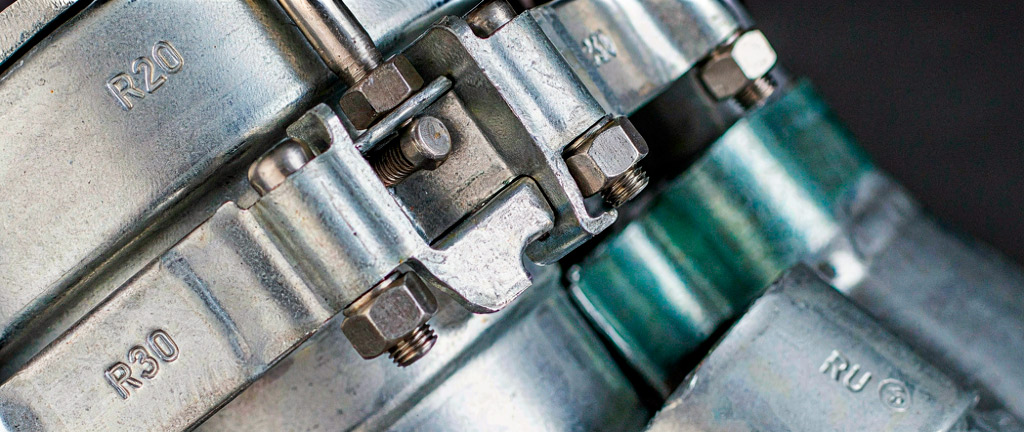

Фланцевое соединение воздуховодов: шина R20, R30 — отличия и монтаж

'Соединение воздуховодов — не «вставил одно в другое». От типа соединения зависит класс герметичности, скорость монтажа и надёжность. Шина R20 и R30 — стандарт для прямоугольных воздуховодов. Разбираем отличия и технологию монтажа фланцевых соединений с примерами и расчётами. Содержание R20 vs R30 — в чём разница Правило выбора шины Монтаж фланцевого соединения Уплотнители для фланцев Классы герметичности соединений Типичные ошибки монтажа R20 vs R30 — в чём разница ПараметрШина R20Шина R30 Высота шины20 мм30 мм Сечение воздуховодаДо 600 мм600-1200 мм ЖёсткостьСредняяВысокая БолтыМ8М8 Шаг болтов150-200 мм150-200 мм СтоимостьНижеЧуть выше Правило выбора шины Правило выбора: Сторона воздуховода до 600 мм...

Вентиляция (статьи), Монтаж и нормативы

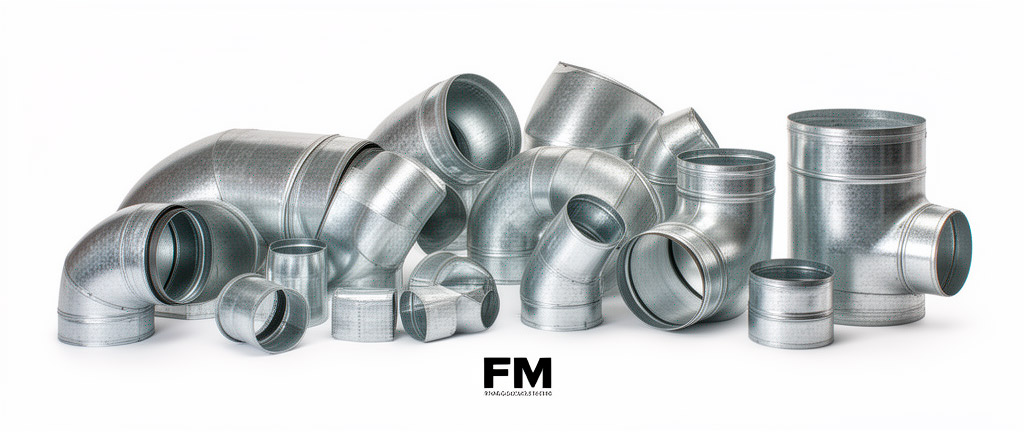

Фасонные элементы воздуховодов: отводы, тройники, переходы, врезки

'Воздуховод — не только прямые трубы. Отводы, тройники, переходы, врезки, утки — все эти «фасонные элементы» составляют 20-40% от длины трассы. Без них невозможно обойти препятствия, разветвить поток, изменить сечение. Обзор всех типов. Содержание Отводы Тройники Переходы Врезки Утки Крестовины Заглушки Отводы Углы: 15°, 30°, 45°, 60°, 90° Типы: цельные (штампованные), сегментные (из частей) ζ: 0.15 (30°), 0.25 (45°), 0.35 (60°), 0.50 (90°) Радиус: R = 1.0-1.5 × D (для круглых) Тройники Типы: прямой (90°), косой (45°, 30°), штанообразный ζ: 0.3 (45°) - 0.6 (90°) Применение: ответвления от магистрали Переходы Типы: конический (круглый), прямоугольный, круг-прямоугольник Угол: 15-30° (сужение), 15-25° (расширение) ζ:...

Вентиляция (статьи)

Воздуховоды дымоудаления: требования пожарной безопасности

'При пожаре — дым. Дым убивает больше людей, чем огонь. Система дымоудаления — вытягивает дым из здания, обеспечивает эвакуацию. Воздуховоды дымоудаления — работают при 300-600°C, должны сохранять целостность 60-120 минут. Требования — жёсткие. Содержание Требования нормативов Классы огнестойкости Материалы Огнезащитное покрытие Монтаж Противопожарные клапаны Требования ДокументТребование ФЗ-123Системы ДУ обязательны для зданий определённой высоты и назначения СП 7.13130.2013Предел огнестойкости воздуховодов ДУ: EI 30-150 СП 60.13330.2020ДУ — отдельная система, не объединяется с вентиляцией ДУ — отдельная система! Воздуховоды, вентилятор, клапаны — только для дымоудаления. Не допускается объединение с обычной вентиляцией. Воздуховоды дымоудаления: требования пожарной безопасности Классы EI —...

Вентиляция (статьи), Монтаж и нормативы

Дефлекторы вентиляционные: усиление естественной тяги

'Естественная вентиляция работает бесплатно — за счёт температурного напора и ветра. Но без дефлектора тяга слабая и нестабильная. Дефлектор использует ветер для усиления тяги в 1,5-2 раза. Бесплатное усиление, без электричества. Разбираем принцип, типы и расчёт. Содержание Принцип работы Эффективность Типы дефлекторов Как выбрать Монтаж Расчёт количества Принцип работы Эффект Вентури: Ветер обтекает дефлектор — скорость в зоне выхода растёт — давление падёт — тяга усиливается. Коэффициент усиления: 1,5-2,0 (по сравнению с оголовком без дефлектора). Максимум при скорости ветра: 8-10 м/с. При 4-5 м/с — эффект уже заметен. Дополнительно дефлектор защищает канал от: Попадания дождя...

Вентиляция (статьи)

Расчёт сечения воздуховодов: методика и онлайн-калькуляторы

'Воздуховод слишком мал — шум и высокое сопротивление. Слишком большой — перерасход материала и денег. Как найти золотую середину? Формула одна, но нужно знать скорость. Разбираем методику расчёта с примерами для офиса, магазина и производства. Содержание Формула расчёта Рекомендуемые скорости Примеры расчёта Стандартные диаметры Потери давления Формула расчёта Круглый воздуховод: D = корень(4 x L / (3600 x Pi x v)) D — диаметр (м), L — расход (м3/ч), v — скорость (м/с) Прямоугольный: F = L / (3600 x v), затем A x B = F F — площадь сечения...

Вентиляция (статьи)

Фильтры для вентиляции: классы очистки G3, G4, F5-F9

'Воздушные фильтры — устройства для очистки приточного воздуха от пыли и частиц. Правильный выбор класса фильтрации продлевает срок службы оборудования и улучшает качество воздуха. Разбираем классификацию по ГОСТ Р ЕН 779-2014 с таблицами и примерами. Содержание Классификация по ГОСТ Р ЕН 779 Типы фильтров Сопротивление и ресурс Как выбрать Периодичность замены Контроль загрязнения Классификация по ГОСТ Р ЕН 779 КлассЭффективностьЧастицыПрименение G1-G250-65%более 10 мкмПредочистка G3-G480-90%более 5 мкмБазовая защита F5-F640-60%1-5 мкмОфисы, ТЦ F7-F980-95%1 мкмЧистые помещения H10-H1495-99,995%менее 0,3 мкмМедицина, лаб. Для большинства систем вентиляции достаточно G3-G4 — базовая защита от пыли. F5-F7 — для офисов и медицинских учреждений....

Вентиляция (статьи)

Противопожарные клапаны: НО и НЗ — отличия, монтаж, нормы

'Противопожарный клапан — устройство, перекрывающее воздуховод при пожаре. Бывает двух типов: НО (нормально открытый) — закрывается при пожаре. НЗ (нормально закрытый) — открывается при пожаре. Разбираем отличия, монтаж и нормы. Содержание Принцип работы НО (нормально открытый) НЗ (нормально закрытый) Сравнение Нормы Монтаж Обслуживание Принцип НО (Normally Open): Обычный режим: клапан открыт, воздух проходит При пожаре: сигнал от автоматики → электропривод закрывает клапан Пружина: при отключении электричества — закрывается (надёжность) НЗ (Normally Closed): Обычный режим: клапан закрыт, воздух не проходит При пожаре: сигнал → электропривод открывает клапан Пружина: при отключении — закрывается (возврат в исходное) НО Для систем обычной вентиляции....
