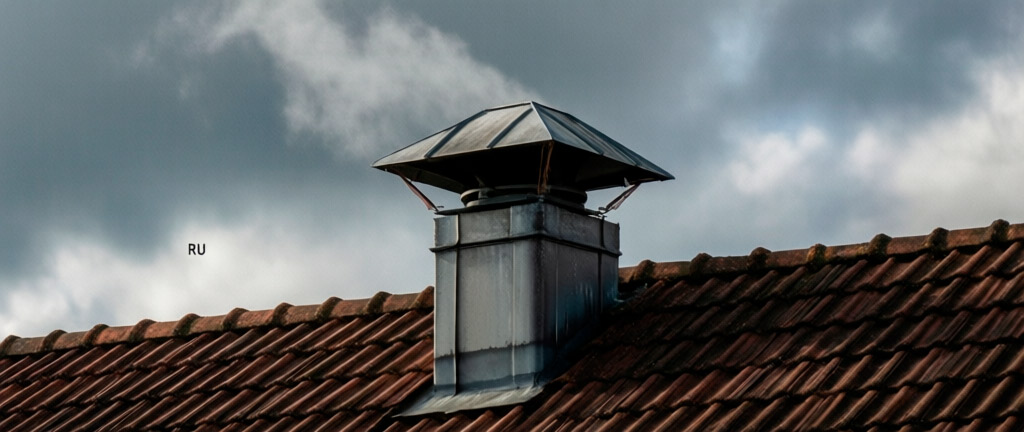

Дефлекторы вентиляционные: усиление естественной тяги
‘
Естественная вентиляция работает бесплатно — за счёт температурного напора и ветра. Но без дефлектора тяга слабая и нестабильная. Дефлектор использует ветер для усиления тяги в 1,5-2 раза. Бесплатное усиление, без электричества. Разбираем принцип, типы и расчёт.
Содержание
Принцип работы
Эффект Вентури:
Ветер обтекает дефлектор — скорость в зоне выхода растёт — давление падёт — тяга усиливается.
Коэффициент усиления: 1,5-2,0 (по сравнению с оголовком без дефлектора).
Максимум при скорости ветра: 8-10 м/с.
При 4-5 м/с — эффект уже заметен.
Дополнительно дефлектор защищает канал от:
- Попадания дождя и снега.
- Задувания ветра в канал.
- Падения листьев и мусора.
Эффективность
| Скорость ветра | Коэффициент усиления | Эффект |
|---|---|---|
| 2-3 м/с | 1,1-1,3 | Слабый |
| 4-5 м/с | 1,3-1,5 | Заметный |
| 8-10 м/с | 1,7-2,0 | Максимальный |
| Без дефлектора | 1,0 | Базовая тяга |
Типы дефлекторов
| Тип | Конструкция | Эффективность | Применение |
|---|---|---|---|
| ЦАГИ | Цилиндр + диффузор + зонт | Высокая | Стандарт РФ |
| Григоровича | Конус-диффузор + обратный колпак | Высокая | Простая конструкция |
| Вольперта | Двойной конус | Улучшенная | Ветреные районы |
| Сферический (вращающийся) | Вращается от ветра | Переменная | Регионы с направленным ветром |
Дефлекторы Fachmann — типа ЦАГИ, оцинкованная сталь, 100-1250 мм. Для защиты без усиления тяги — зонты.
Как выбрать
- Диаметр — под диаметр вентшахты.
- Материал: оцинкованная сталь (стандарт), нерж. сталь (агрессивные среды).
- Тип соединения: ниппельное (вставляется в канал) или фланцевое.
- Высота установки — на 0,5-1 м выше конька кровли.
Монтаж
- Дефлектор устанавливается на оголовок вентиляционной шахты.
- Ниппельное — вставляется в канал, фиксируется хомутом.
- Фланцевое — крепится к фланцу шахты болтами с уплотнителем.
- Высота над коньком — не менее 500 мм.
- Расстояние от препятствий (надстройки, парапеты) — не менее 1 м.
Внимание: Дефлектор не работает при штиле (без ветра). В этом случае тяга обеспечивается только температурным напором. Для гарантированной вентиляции — вентилятор.
Расчёт количества
Ориентировочный расчёт:
1 дефлектор на 1 вентканал. Диаметр = диаметр канала. Для жилого дома — 1-2 дефлектора (по числу вентканалов). Для промышленного — по числу вытяжных шахт.
Полный каталог — вентиляция Fachmann. Воздуховоды.
