Вентиляторы канальные: подбор по расходу и давлению
‘

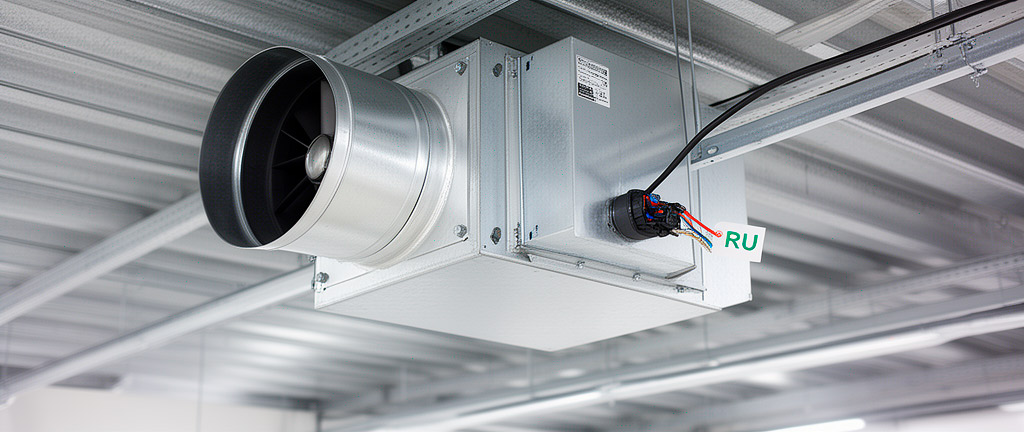

Вентилятор — «сердце» вентиляционной системы. Канальный вентилятор устанавливается внутри воздуховода, а не снаружи. Компактный, тихий, легко монтируется. Но как подобрать? Расход, давление, шум, тип — все параметры важны.
Содержание
- Типы канальных вентиляторов
- Подбор по расходу и давлению
- Уровень шума
- Монтаж
- Управление
- Обслуживание
Типы
| Тип | Конструкция | Применение | КПД |
|---|---|---|---|
| Осевой | Лопасти вдоль оси | Большие расходы, низкое давление | 60-80% |
| Радиальный (центробежный) | Колесо с лопатками | Высокое давление, средний расход | 65-85% |
| Канальный радиальный | Радиальное колесо в корпусе | Универсальный, стандарт | 60-80% |
| Смешанный (диагональный) | Комбинация осевого и радиального | Среднее давление и расход | 70-85% |
Подбор
Подбор по двум параметрам:
1. Расход воздуха L (м3/ч) — по расчёту системы
2. Полное давление P (Па) — по аэродинамическому расчёту
Характеристика вентилятора — график P = f(L).
Рабочая точка — пересечение характеристики вентилятора и системы.
Запас: L × 1.1, P × 1.15 (10-15% на неучтённые потери).
Пример: L = 1000 м3/ч, P = 300 Па
Подбираем: L = 1100 м3/ч, P = 345 Па
Вентилятор: канальный радиальный, DN200, 50 Вт.
Уровень шума
| Тип | Шум, дБ(А) | Применение |
|---|---|---|
| Осевой малый | 35-50 | Бытовые, квартиры |
| Канальный радиальный малый | 40-55 | Офисы, небольшие помещения |
| Канальный радиальный средний | 50-70 | Торговые, общественные |
| Канальный радиальный большой | 65-85 | Промышленные |
| Радиальный с шумоизоляцией | -5…-10 дБ | Повышенные требования |
Шум вентилятора — главный источник шума в системе! При уровне 65+ дБ — обязателен шумоглушитель. Без него — шум в помещении выше нормы.
Монтаж
- Установить вентилятор в воздуховод (через фланцы или ниппели).
- До и после вентилятора — гибкие вставки (виброизоляция).
- Расстояние до отвода/тройника — не менее 2-3 диаметров.
- Крепление — подвесы с виброизоляторами.
- Подключение электричества (через клеммную коробку).
- Доступ для обслуживания (ревизионный люк).
Управление
- Ступенчатое — переключение скоростей (2-3 ступени).
- Плавное — тиристорный или частотный регулятор (0-100%).
- Автоматическое — по датчикам (CO2, температура, присутствие).
- Встроенный термостат — защита от перегрева.
Обслуживание
- Очистка колеса от пыли: раз в 6-12 месяцев.
- Проверка подшипников (шум, вибрация): раз в год.
- Замена подшипников: раз в 5-10 лет (по износу).
- Проверка крепления и виброизоляторов: раз в год.
- Проверка электрических соединений: раз в год.
