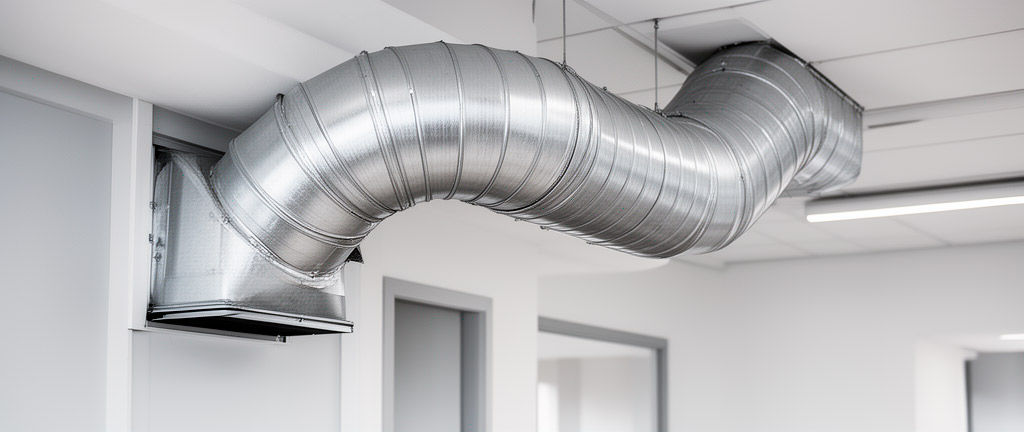

Гибкие воздуховоды: где применять и как монтировать
‘
Магистраль — жёсткая, прямая, надёжная. Но от магистрали до решётки — 1 метр с изгибом в 90 градусов. Жёсткий фасонный элемент? Можно, но дорого. Гибкий воздуховод — за 300 рублей. Просто, быстро, но с ограничениями. Разбираем, где применять и где НЕ применять.
Содержание
Когда применять
Гибкий воздуховод — для:
- Подключения решёток и диффузоров к магистрали (последний метр).
- Коротких участков со сложной геометрией (обход труб, кабелей).
- Подключения к оборудованию (вентилятор, фильтр, кондиционер).
- Виброизоляция — гасит вибрацию от вентилятора.
Не для магистралей! Гибкий воздуховод имеет в 3-5 раз большее сопротивление, чем жёсткий. Длина — не более 1-2 м. На магистралях — только жёсткие воздуховоды.
Типы
| Тип | Каркас | Покрытие | Темп. | Применение |
|---|---|---|---|---|
| Алюминиевый | Стальная проволока | Алюминиевая фольга | -30…+140 | Общеобменная |
| Полиэфирный | Стальная проволока | Полиэфирная ткань | -30…+250 | Вытяжка, горячий воздух |
| Утеплённый | Стальная проволока | Фольга + минвата 25 мм | -30…+140 | Через неотапливаемые зоны |
Гибкие воздуховоды Fachmann — 80-500 мм, 10 м в упаковке.
Ограничения
Правила:
Длина: не более 1-2 м (максимум 5 м с уменьшением расхода на 20%)
Радиус изгиба: не менее 1x D (не сгибать под 90 градусов)
Не растягивать полностью (висит = сопротивление растёт)
Не для дымоудаления (горючий материал)
Не для систем с классом герметичности C и D
Правила монтажа
- Подключить к патрубку магистрали или оборудования.
- Фиксация — хомут с винтом.
- Растянуть на 80-90% (не полностью! провисание = сопротивление).
- Изгиб — плавный, радиус не менее 1x D.
- Крепление — подвесы каждые 1-1,5 м.
- Герметизация — алюминиевый скотч на стыках.
Совет: Не сгибайте гибкий воздуховод под прямым углом! Радиус изгиба = не менее 1 диаметра. Острый изгиб = сопротивление в 5 раз больше.
Как выбрать
- Диаметр: под патрубок магистрали/оборудования (80-500 мм).
- Тип: алюминиевый (стандарт), утеплённый (через неотапливаемые зоны).
- Длина: 10 м в упаковке, отрезать нужную длину.
- Теплоизоляция: 25 мм минваты (для кондиционирования).
Полный каталог — воздуховоды Fachmann. Шумоглушители, фильтры.
