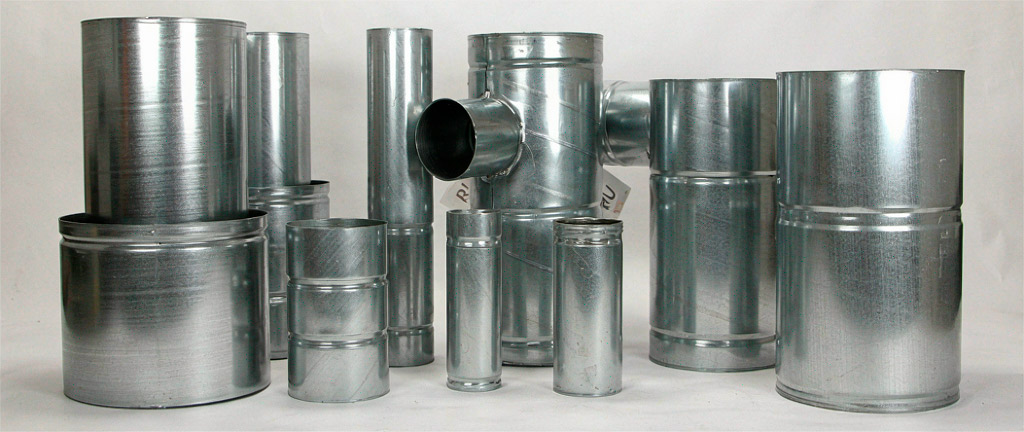

Ниппели и муфты для воздуховодов: соединение круглых секций

'Воздуховод состоит из секций длиной 1-2 метра. Для соединения нужны ниппели и муфты. Кажется — что сложного в соединении? Но неправильно подобранный ниппель — это негерметичность, потеря давления, вибрация. Разберём типы соединений, их особенности и критерии выбора. Содержание Ниппельное соединение Муфтовое соединение Сравнение типов Герметичность Как выбрать Ниппельное соединение Ниппель — короткий патрубок, вставляемый внутрь двух смежных секций воздуховода. Диаметр ниппеля на 1-2 мм меньше внутреннего диаметра воздуховода. Соединение — за счёт трения и уплотнителя. Параметры ниппеля: Диаметр: на 1-2 мм меньше воздуховода Длина: 80-150 мм (по 40-75 мм в каждую...

Вентиляция (статьи)

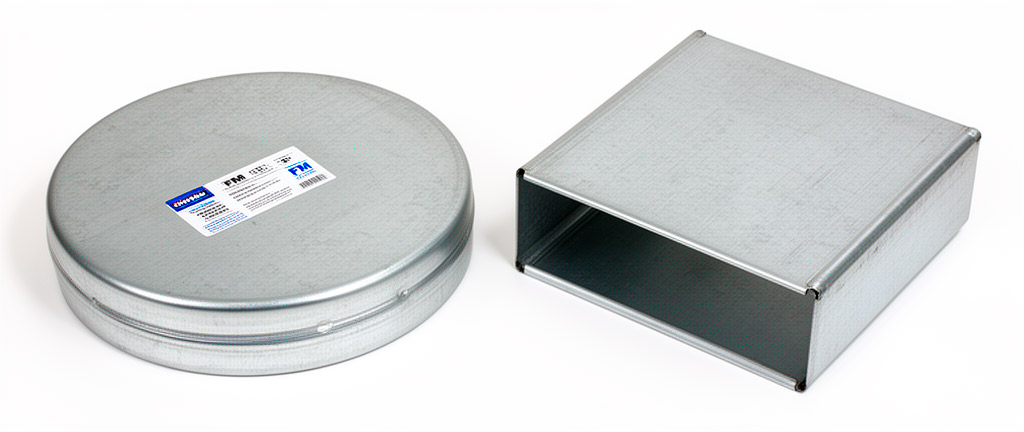

Заглушки для воздуховодов: круглые и торцевые

'Воздуховод заканчивается. Но его нельзя просто «обрезать» — нужен торцевой элемент. Заглушка — закрывает торец, предотвращает утечку воздуха, защищает от попадания мусора. Простое, но необходимое устройство. Содержание Назначение Типы Материалы Монтаж Как выбрать Назначение Закрытие торца воздуховода (при обрезке, на тупиковых ответвлениях). Временная заглушка при строительстве (защита от мусора). Заглушка неиспользуемых ответвлений (при модернизации). Защита от обратного потока (временно, до установки клапана). Типы ТипФормаСоединение Круглая торцеваяКруглая (под диаметр)Ниппель/муфта Прямоугольная торцеваяПрямоугольная (под сечение)Фланцевое Съёмная (с ручкой)ЛюбаяЗа защёлки/болты Глухая (несъёмная)ЛюбаяПриваривается/приклёпывается Материалы Оцинкованная сталь — стандарт (срок службы 15-25 лет). Нержавеющая сталь — для агрессивных сред. Пластик (ПВХ, ПП) — для пластиковых воздуховодов. Монтаж Очистить торец...

Вентиляция (статьи)

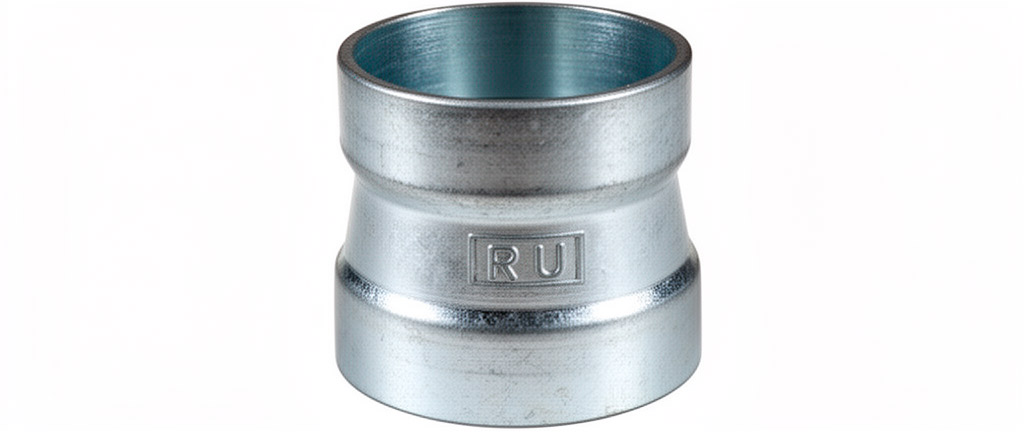

Переходы для воздуховодов: сужение, расширение, угол раскрытия

'Магистральный воздуховод DN400 разделяется на два ответвления DN250. Нельзя просто приварить трубу меньшего диаметра — будет резкое сужение, турбулентность, потеря давления. Нужен переход — плавный конус с одного диаметра на другой. Угол раскрытия, длина, тип — определяют аэродинамику всей системы. Содержание Типы переходов Угол раскрытия Расчёт длины перехода Выбор и заказ Типичные ошибки Типы переходов ТипОписаниеПрименение Конический круглыйС одного диаметра на другойКруглые воздуховоды ПрямоугольныйС одного сечения на другоеПрямоугольные Круг-прямоугольникПереход формыПодключение оборудования СимметричныйОсь не смещаетсяСтандарт Со смещениемОсь смещенаОбход препятствий Угол раскрытия Оптимальный угол раскрытия: При сужении: 30-45° (ζ = 0.1-0.2) При расширении: 15-25° (ζ = 0.2-0.4) При угле более...

Вентиляция (статьи)

Тройники для воздуховодов: типы, сопротивление, выбор

'Магистральный воздуховод DN400 должен подать воздух в боковое ответвление DN200. Тройник — элемент, соединяющий магистраль с ответвлением. Простой на вид, но аэродинамически — один из самых сложных фасонных элементов. Неправильный выбор тройника — дисбаланс системы, шум, перерасход энергии. Содержание Типы тройников Аэродинамический расчёт Как выбрать Балансировка ответвлений Типичные ошибки Типы тройников ТипУголСопротивление ζПрименение Прямой (90°)90°0.5-0.7Стандарт, жёсткие требования Косой (45°)45°0.3-0.5Меньше сопротивление Косой (30°)30°0.2-0.3Магистральные трассы Штанообразный2×45°0.3-0.4Разделение на два Тройник 30-45° — всегда лучше 90°! Сопротивление в 1.5-2 раза меньше. Используйте 90° только при дефиците места. Аэродинамический расчёт Потери давления на тройнике: ΔP = ζ × (ρ × v2...

Вентиляция (статьи)

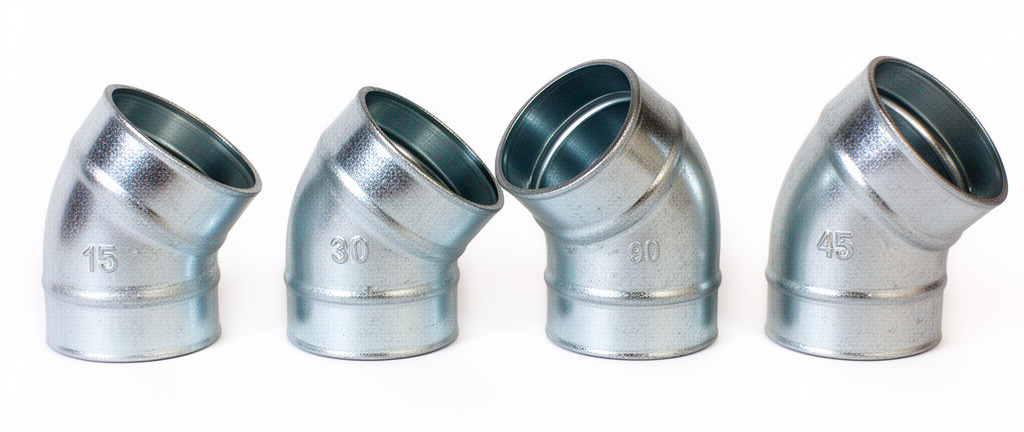

Отводы для воздуховодов: 15, 30, 45, 90 градусов — выбор и расчёт сопротивления

'Каждый отвод в воздуховоде — это сопротивление. Отвод 90 градусов без лопаток = коэффициент сопротивления 0,5. С лопатками = 0,3. Разница — 40 процентов потерь давления. Правильный выбор угла и конструкции отвода — меньше нагрузка на вентилятор, меньше шум, меньше энергии. Разбираем все четыре угла с расчётами, примерами и рекомендациями. Содержание Сравнение углов 15 градусов — плавный поворот 30 градусов — компромисс 45 градусов — стандарт 90 градусов — резкий поворот Расчёт сопротивления Рекомендации по выбору Сравнение углов УголБез лопатокС лопаткамиРадиусПрименение 150,1—R=1,5DМагистраль, плавный поворот 300,2—R=1,5DКомпактный поворот 450,30,2R=1,5DСтандарт, баланс 900,50,3R=1,5DРезкий поворот 15 градусов — плавный поворот Отвод...

Вентиляция (статьи)

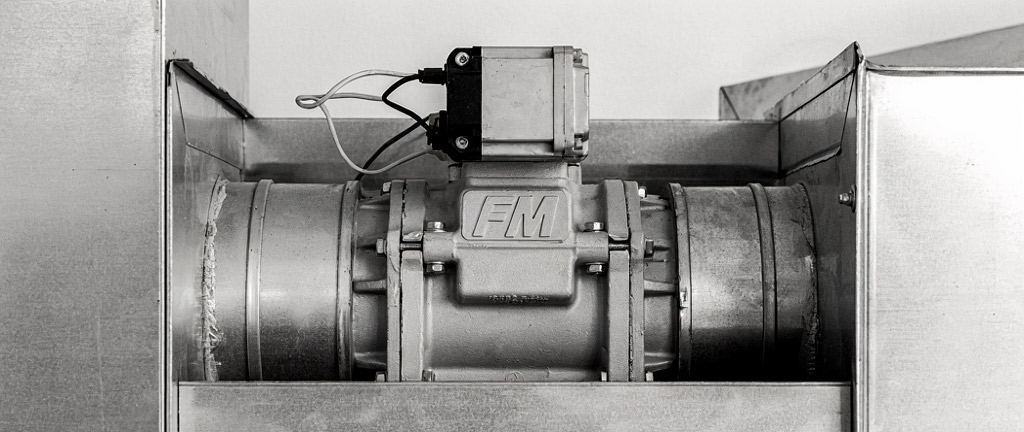

Воздушные клапаны с электроприводом: автоматическое управление вентиляцией

'Ручной дроссель-клапан — настроил один раз и забыл. Но что если расход должен меняться: днём больше, ночью меньше? Или по температуре? Или по присутствию людей? Электропривод на клапане — автоматическое управление, экономия 30-50% энергии. Содержание Принцип работы Типы электроприводов Управление Как выбрать Монтаж Преимущества автоматизации Принцип работы Цикл работы: 1. Сигнал от контроллера — электромотор 2. Мотор поворачивает заслонку (0-90 градусов) 3. Датчик положения подтверждает угол 4. Расход изменяется автоматически 5. При отключении питания — пружина возвращает заслонку в безопасное положение Типы электроприводов ТипУправлениеПитаниеПрименение ON/OFF (2-позиционный)Открыть/закрыть220 ВПростые системы Аналоговый (0-10 В)Плавная регулировка24 ВVAV-системы Modbus/KNXЦифровое24 ВBMS, умные здания Управление По времени —...

Вентиляция (статьи)

Пластинчатые vs трубчатые шумоглушители: расчёт эффективности

'Нужно снизить шум на 10 дБ — трубчатый шумоглушитель справится. Нужно 20 дБ — трубчатый не потянет, нужен пластинчатый. Разбираем расчёт эффективности, выбор типа и определение размеров с примерами. Содержание Расчёт требуемого шумоглушения Трубчатые: когда достаточно Пластинчатые: для максимального эффекта Сводная таблица выбора Особенности монтажа Расчёт требуемого шумоглушения L_требуемое = L_источника - L_норма Пример: L_вентилятора = 65 дБ (на частоте 500 Гц) L_норма (офис) = 45 дБ L_требуемое = 65 - 45 = 20 дБ — нужен пластинчатый Если L_требуемое менее 15 дБ — трубчатый достаточно Если L_требуемое более 15 дБ — пластинчатый ПомещениеНорма (дБА)Тип...

Вентиляция (статьи)

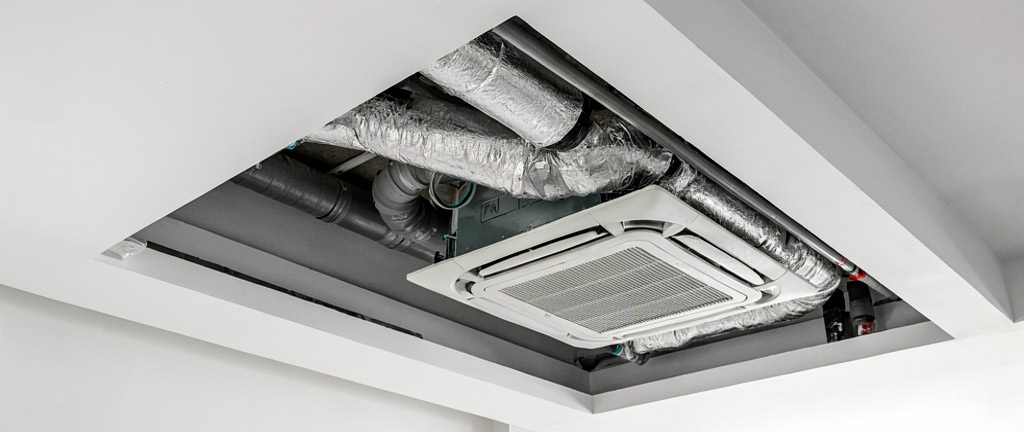

Воздуховоды для канальных кондиционеров: особенности подключения

'Канальный кондиционер — не просто вентилятор. Это приточная установка с охлаждением, фильтрацией и шумоглушением. Воздуховоды для него — не как для обычной вентиляции. Скорости ниже, теплоизоляция обязательна, шумоглушитель — обязательно. Разбираем особенности. Содержание Отличия от обычной вентиляции Подключение к канальному кондиционеру Шумоглушитель для канального кондиционера Теплоизоляция воздуховодов Выбор параметров Отличия от обычной вентиляции ПараметрОбычная вентиляцияКанальный кондиционер Скорость4-6 м/с3-4 м/с (тише) ШумоглушительОпцияОбязателен ТеплоизоляцияОпцияОбязательна ФильтрG3-G4G4-F7 (тонкая) МатериалОцинкованная стальОцинкованная + изоляция Подключение к канальному кондиционеру Приточный воздуховод — от кондиционера к помещениям. Рециркуляционный — от помещений к кондиционеру. Гибкая вставка — на входе и выходе (виброизоляция). Шумоглушитель — после кондиционера, перед...

Вентиляция (статьи)

Балансировка вентиляционной системы: методы и оборудование

'Вентиляционная система смонтирована. Но в одном помещении — сквозняк, в другом — духота. Причина — несбалансированная система: воздух распределяется неравномерно. Балансировка — настройка расходов воздуха на каждом ответвлении. Методы и оборудование. Содержание Назначение балансировки Этапы Методы Оборудование Протокол балансировки Типичные проблемы Назначение Выравнивание расходов воздуха по ответвлениям (соответствие проекту). Устранение сквозняков и зон недостаточного воздухообмена. Снижение шума (уменьшение скорости на отдельных участках). Оптимизация энергопотребления (вентилятор не «работает вхолостую»). Этапы Проверка проектных значений (расход на каждом ответвлении). Открытие всех дроссель-клапанов (100%). Включение вентилятора, стабилизация потока (5-10 минут). Измерение расхода на каждом ответвлении (анемометр, трубка Пито). Сравнение с проектом, расчёт...

Вентиляция (статьи), Монтаж и нормативы

Воздуховоды дымоудаления: огнезащитное покрытие и certification

'Огнезащитное покрытие — разница между «огнестойким» и «обычным» воздуховодом. Без покрытия сталь выдерживает 15-20 минут. С покрытием — 60-150 минут. Что выбрать? Базальт, штукатурку или фольгу? Сравниваем. Содержание Назначение Типы покрытий Сравнение Монтаж Сертификация Как выбрать Назначение Огнезащитное покрытие обеспечивает предел огнестойкости воздуховода (EI). Без покрытия — стальной воздуховод деформируется и теряет целостность за 15-20 минут при +600°C. Типы ТипТолщинаEIПрименение Базальтовое волокно50-100 мм60-120Стандарт, универсальный Огнезащитная штукатурка10-30 мм60-90Компактный Фольгированный материал25-50 мм + фольга30-60Лёгкий, быстрый монтаж Комбинированный (базальт + фольга + сетка)50-100 мм120-150Максимальная защита Эпоксидное (intumescent)1-3 мм30-60Тонкослойное, эстетичное Сравнение Сравнение по параметрам: Эффективность: комбинированный > базальт > штукатурка > фольга >...
